De WaterraketBouwen en LancerenDe waterraket is een van de meest succesvolle uitvindingen van Dr.Daan. Het is niets anders dan een omgekeerde pet-fles, een stop met ventieltje en een fietspomp.  Het is een modelraket die met behulp van waterkracht voortgestuwd wordt. De energie wordt verkregen door lucht in de raket te pompen. Er wordt geen brandstof gebruikt. De raket kan een hoogte bereiken van 30 meter, maar is toch zeer veilig in het gebruik. Je kunt er gerust kinderen vanaf een jaar of acht zonder veel toezicht er mee laten spelen. De foto: Tijdens de natuurkundeproefjes van Dr.Daan is het oplaten van een echte raket natuurlijk een proefje dat je graag doet!

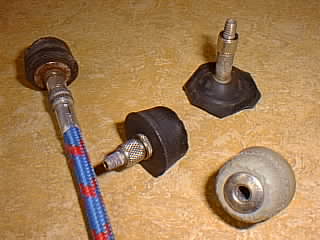

De BouwHet meest kritische onderdeel van de waterraket is de stop.  De stop kan van een kurk gemaakt zijn, maar dat is niet echt duurzaam. Na enige keren begint het al te lekken. Een rubber stop is beter. De eerste die Dr.Daan maakte was een oude deurbuffer, en de volgende was een stop uit een chemielab. Die voldoet het best. Boor voorzichtig een gat in de stop en zet daar een ventiel van een fiets in. (Een compleet ventiel, met houder dus, uit een oude binnenband gesloopt). Een ventiel met een balletje pompt het lichtst, maar loopt snel vast als er zand in komt. De opening van de petfles is een beetje bijgewerkt zodat de stop er optimaal strak in past. De binnenkant van de opening is wat ruw gemaakt met fijn schuurpapier, zodat de stop beter vasthoudt. De foto: Rechtsboven is een compleet ventiel zoals die net uit de binnenband geknipt is. In het midden is een gebruiksklare stop met ventiel. Rechtonder de onderkant van zo'n stop. Links op de foto is een stop waar het slangetje van de fietspomp aan vastgeschroefd zit. Dan is er nog de fles. Een dunne (lichte) pet-fles doet het best.
Favoriet bij mij zijn die flessen met een groene onderkant.
Sloop dat groene eraf en je hebt meteen een prachtige neuskegel.
De raket zelf kan een kale pet-fles zijn.
Die draait in de vlucht om alle assen, maar komt het hoogst.
Een versierde -met vleugels- oogt het mooist, en heeft een mooiere stabielere vlucht.
Deze komt ook mooier -soms in een glijvlucht- neer. Dat gaat ten koste van hoogte.
Maak de raket niet te zwaar.
Aan de zijkant is een een buisje (aquariumwinkel) geplakt die om de geleidestaaf van de lanceerinstallatie heengaat.
De geleidestaaf is ongeveer 50 cm lang (Ik gebruik een plastic vliegerstaafje).
Vleugels mogen niet te groot zijn.
Niet te slap (wapperen en meteen stuk), maar ook niet te hard (scherpe kanten, gevaar bij neerkomen).
Eerst maakte ik de vleugels van karton, maar dat wordt snel nat en slap.
Nu maak de vleugels van plastic. Daarvoor gebruik ik het materiaal van plastic verfemmertjes.
Onderdelen plak ik aan de fles vast met montagekit.
De Werking De pet-fles wordt voor een derde deel met water gevuld.
Daar komt een stevige kurk op met een ventiel erin, zodat lucht er alleen in kan, niet er uit.
Draai het geheel om, zodat de kurk beneden is en de fles op zijn kop staat.
Zet het zo neer zodat het niet om kan vallen, bijvoorbeeld middels een geleiding.

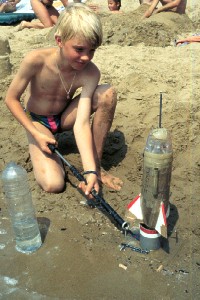

Als een fietspomp wordt aangesloten en er wordt gepompt, zal de druk in de fles toenemen.
Op een ogenblik zal de druk zo hoog opgelopen zijn, dat de kurk uit de opening geperst wordt.
Dan wordt het water er met kracht naar beneden gedrukt,

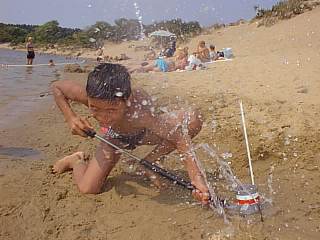

en de reactiekracht zal de De foto: Genomen aan een strandje. De pomp is via een slangetje verbonden met de stop onderaan de waterraket. Een grondpen met ringvormige opening dient om de pomp tegen aan te steunen, zodat er minder gezwabberd wordt tijdens het pompen. Het geheel staat in een lanceerinstallatie. De geleidingstaaf is aan de achterkant, het steekt boven de raket uit. Op de raket zie je ook een groene geleidebuis. Er zijn er twee, om de balans te bewaren is er aan iedere kant een. De vleugels zijn van dun hard plastic, in heet water gevouwen. Ze zijn met plakband aan de raket bevestigd. Voor de kinderen heb ik een merkteken op 1/3 hoogte aangebracht, zodat ze kunnen zien hoe ver met water gevuld moet worden. Voor het vullen wordt een trechter gebruikt. Als de raket nat wordt beginnen de vleugels vaak los te laten. Zorg ervoor dat er voldoende reserveonderdelen zijn.
Een reservestop, een reservepomp, maar vooral veel reserve ventieltjes.
Door stof en zand in het water willen de ventieltjes snel verstoppen.
Droge ventieltjes zijn snel weer schoongeblazen.
De Praktijk Na een voorbeeldvlucht door Dr.Daan kunnen de kinderen zelf het apparaat bedienen (willen ze ook vurig!). Er zijn een viertal modellen waar men uit kan kiezen. Vul de raket tot de merkstreep. Dan de kurk erop, raket in de lanceerinstallatie, en dan pompen. Dat klusje duurt enkele minuten, en is best zwaar voor een klein kind. Als dat ding afgaat krijgt de pompeur dus die halve liter water in zijn gezicht gespoten, maar dat vinden ze juist leuk. Bij koud weer dus even een handdoek bij de hand. De foto: Illustreert het watergeweld waar de pompeur aan wordt onderworpen. Twee factoren bepalen de hoogte:
Laat de kinderen gerust experimenteren met meer of minder water erin, lanceren onder een hoek, met een vracht, etc.
Maar bij de experimenten altijd actief aanwezig zijn.
Veiligheidsregel 1 is minstens twee meter afstand houden (behalve pompeur dus).
Kinderen kunnen ook zelf raketten bouwen (versieren).
 Op een strandje trekt de waterraket altijd enorm veel belangstelling. Misschien een leuke trekker voor een actie. Als Dr.Daan er een echte show van maakt, heeft hij een overall, een bouwvakhelm en een veiligheidsbril voor de lanceerder. Naast de lanceerder hebben we natuurlijk ook de vluchtleider, brandstofmeester, en veiligheidsofficier. De foto: Heb je nog geen kracht genoeg om die zware pomp te bedienen, kun je je altijd nog nuttig maken met de raketten te beschermen tegen divers gespuis!
Experimenten met grotere druk opbouwen (hoogte) en parachute zijn niet erg goed geslaagd, omdat de constructie dan altijd veel ingewikkelder werd. Er moet dan een constructie gemaakt worden waarbij de stop is gefixeerd aan de fles, en dan op afstand losgetrokken kan worden. Het probleem bij het gebruik van een parachute is dat hij open moet gaan op het hoogste punt. Dan moet je ervoor zorgen dat de raket stabiel rechtop blijft vliegen tot het hoogste punt. Eerst moet je dus perfecte vleugels hebben, voordat je aan de parachute toekomt. Er kan leiding- en slootwater gebruikt worden. Zeewater maakt de fietspomp kapot. Zelf aan de Slag! Misschien staat op deze pagina nou net niet die informatie die je zocht.
Eigenlijk doe ik dat expres, want als ik een bouwtekening zou plaatsen valt er zelf niets meer te experimenteren en te verbeteren. Bedenk zelf dus wat, probeer het uit en verbeter het, tot het goed gaat.
Kom je er echt niet uit, dan kun je me mailen.
In de Kijk van december 2000 staat mijn raket vermeld.
Daar staat in geschreven dat mijn ontwerp gevaarlijk is.
Dat is onjuist; sinds de eerste versie van de waterraket -in de zomer van 1991-
wordt de raket al gelanceerd door kinderen vanaf 8 jaar.
Na duizenden lanceringen kan ik zeggen dat er nog nooit een ongeluk is gebeurd.
Let er wel op dat niemand binnen een meter van de raket komt tijdens het pompen,
en dat de raket stabiel en recht omhoog opgesteld staat.

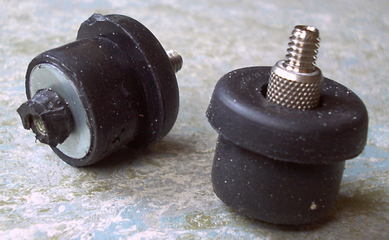

Meer InformatieDie kurk is het moeilijkste onderdeel om te krijgen. Ik krijg veel mails van mensen die radeloos om een kurk smeken. De enige hulp die ik kan bieden is dat je maar goed om je heen moet kijken of je ergens toevallig iets ziet dat kan werken.  Maar ook krijg ik mails van mensen met een briljant idee. Mark Aalbers stuurde mij een mail dat hij in een fietswinkel een 'gevalletje' tegenkwam die dient om het einde van een racefietsstuur af te sluiten. Precies de juiste diameter, en er zit al een gaatje in waar je het ventiel in kunt stoppen. Voor anderhalve euro een zeer goedkope oplossing! De foto: Hier is zo'n stop. Een paar gekocht in de fietswinkel. Het boutje en moertje haal je eruit, en van de twee plaatjes ruim je de gaatjes totdat het groot genoeg is dat het ventiel erdoorheen kan. Hoe strakker je de smalle ronde moer om het ventiel aandraait, hoe dikker de stop wordt. Draai het net zo hard aan totdat de stop stevig in het gat van de raket knelt. Richard mailde mij met het bericht dat diverse stoppen en kurken te verkrijgen zijn in winkels op het gebied van wijnmakerij.
